HIDRÓGENO MODULAR/VERDE
Producción de Hidrógeno-Modular con generación distribuida solar
Se plantean dos escenarios de potencia:
- Electrólisis de 50kW aprox.
- Electrólisis de 100kW aprox.
Almacenamiento en Baja Presión; con dos aplicaciones posibles:
- Alimentación de Hidrógeno a procesos industriales
- Succión del compresor en caso de módulo de movilidad adicional.
Compresor para en caso de añadir movilidad de vehículos de Hidrógeno a 350 bar; como carretillas o vehículos de última milla, etc.:
- Succión desde almacenamiento de baja previo e impulsión al siguiente almacenamiento de alta presión.
Almacenamiento de alta presión para repostaje de vehículos a 350 bar.
Dispensador de Hidrógeno gas a vehículo pesado y/o carretillas elevadoras.

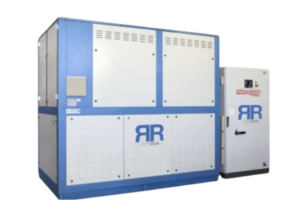

Electrolizadores
Las dos opciones elegidas poseen las características comunes siguientes:
- Tecnología Alcalina.
- Presión de producción: 30 bar
- Pureza: 99,999%
- Adaptable al funcionamiento con energía renovable.
- Incluye el electrolizador completo, planta de tratamiento de agua, sistema de refrigeración, cuadro eléctrico de alimentación.
- Proponemos dos modelos:
- 57 kW; producción de 10,66 Nm3/h de H2 @ 30 bar.
- 114 kW; producción de 21,33 Nm3/h de H2 @ 30 bar

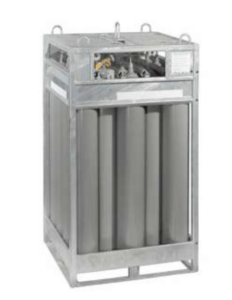

Almacenamiento de baja presión
Se ha elegido un almacenamiento de 2 Kg totales de Hidrógeno en botellas de acero, tipo I.
Botellas interconectadas entre sí, con regulador de presión a la salida, como si fuera un único depósito.
Este almacenamiento llevará el Hidrógeno al uso final del mismo.

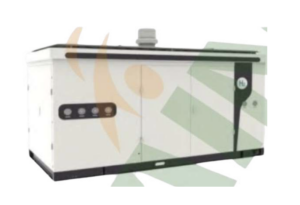

Compresor
En caso de incluir Proyecto de movilidad hay que elevar la presión del Hidrógeno y almacenarlo. Se selecciona un Sistema de compresión de membrana de dos etapas.
Succión desde 30 bar e impulsión a 500 bar. Capacidad máxima de impulsión: 56 Nm3/h.
Consumo eléctrico: 18,5 kW sin refrigeración. 380 V Trifásico. Es necesario un Sistema de refrigeración auxiliar.
Peso del equipo: unos 8000 Kg.
Dimensiones: 4500 x 2500 x 3400 (L x A x H).
Requiere instalación a resguardo de lluvia y sol directo. No incluimos tejadillo protector.

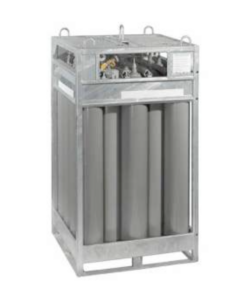

Almacenamiento de alta presión
Se ha elegido un almacenamiento de 2,5 Kg totales de Hidrógeno en botellas de acero, tipo I.
Botellas interconectadas entre si, con regulador de presión a la salida, como si fuera un único depósito.
Este almacenamiento llevará el Hidrógeno al vehículo tipo carretilla elevadora. En general para llenar vehículos a 350 bar máximo.

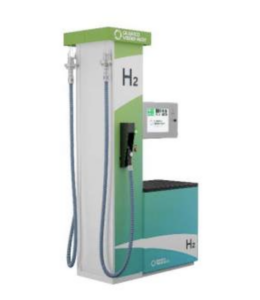

Dispensador de Hidrógeno @350 bar
Dispensador sin Sistema de enfriamiento, de manera que la velocidad máxima de flujo es de 60 g/s si la temperatura ambiente es baja.
Incluye una manguera de 3 mt para repostaje a 350 bar. Categoría de dispensado H35 a temperatura ambiente.
Incluye filtro de partículas. Cumple con la normativa EN 17124:2020 y la ISO 14687.
Incluye breakaway, sistema de detección de fugas, botón de emergencia / parada.
Incluye sistemas infrarrojos para comunicación con el vehículo.

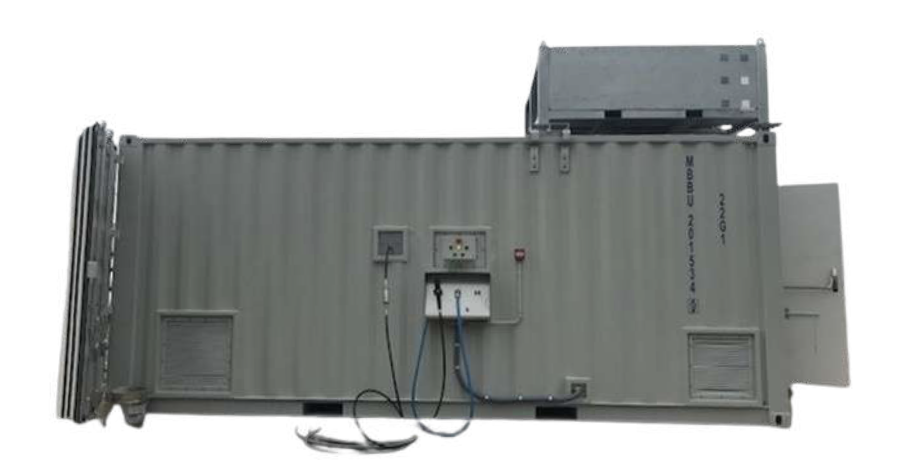

Contenedor para el electrolizador
Contenedor de 20 pies adaptado al uso con la electrolisis elegida, cualquiera de los dos modelos.
Con sistemas de seguridad, puertas de acceso, sistemas de ventilación, alimentación eléctrica, plata de tratamiento de agua, etc.
